方案概述智慧驱动,云领未来

隧道结构监测系统解决方案

隧道是地下隐蔽工程,会受到潜在、无法预知的地质因素影响。随着我国公路交通建设的发展,隧道占新建公路里程的比例越来越大。隧道属于线状工程,有的规模较大,可长达几公里或数十公里,往往穿越许多不同环境空域;工程条件通常比较复杂,而经常有环境恶劣,造成塌方、沉陷、有害气体泄露、支护结构变形、人员和设备伤害等事故。为了确保隧道工程安全、及时预报险情,对隧道工程的安全和稳定状态的监测和评估十分重要。


通过智能化监测手段,实时掌握隧道施工及运营状态,建立对隧道工程的监测、评估与预测系统以趋利避害,实现隧道服务水准的实时安全预报警,为合理配置隧道养护资源提供数据支撑,为降低隧道运维成本提供科学技术依据,辅助管理者进行科学决策。

整体架构

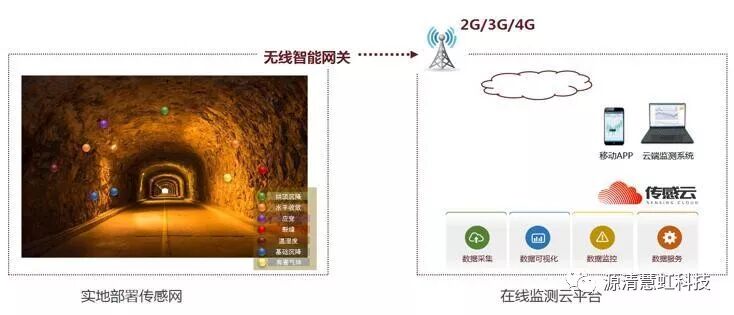

隧道结构监测系统整体架构分为实地部署的传感网和在线监测云平台两部分。

其实现方式是在结构关键部位部署传感器组成传感网,通过3G/4G/以太网络将监测数据实时传输至监控中心,监控中心的云平台对监测数据进行多种智能算法分析。各权限的管理员可通过网页或移动端APP访问监测数据、查看预警信息、下载相关统计报表及数据分析报告。

核心优势

7*24小时自动化在线监测系统(云服务+APP);网页、手机随时登录查看监测数据,无需搭建监控中心;设备生产供应-安装施工-系统运维一站式服务模式;专业施工团队,严格遵守施工质量控制标准,确保施工质量;使用产品为自主研发,提供完备的售后服务及技术支持。

监测指标

基于隧道结构形式、工作环境及其重要程度,结合项目实施目标与监测需求,设置以下关键指标参数。

环境指标
温湿度、瓦斯气体含量、有害气体含量、地下水位
变形指标
拱顶沉降、水平收敛、基础沉降、地表沉降、围岩内部位移、裂缝
结构指标
衬砌应力、围岩压力、钢拱架应变力、钢筋应变、初衬与二衬压力

主要产品

监测仪器:无线智能温湿度计、气体传感器、振弦式渗压计 、静力水准计 、振弦式土压力计、振弦式埋入式应变计、振弦式弧焊型应变计 、表面裂缝计、埋入式测缝计、激光测距传感器、数据采集仪、网关等

在线监测云平台 :云平台提供数据采集、数据展示、图表绘制、统计分析、安全预警和系统管理等功能,实现动态跟踪管理,及时掌握隧道状况的变化趋势,辅助管理者科学决策。
